Medios técnicos para la detección perimetral

detectores de infrarrojos son lineales - diseñado para proteger el perímetro de las secciones rectas constan de dos unidades de emisor (DIP), formando un flujo de radiación de infrarrojos direccional, y una unidad de fotodetector que recibe esta radiación.

La unidad de detección y el fotodetector se deben instalar en la vista pyarmoy el uno del otro, ya que los rayos infrarrojos (rayos infrarrojos), ya que cualquier haz de luz puede ser dirigida solamente pryamolinenyno (es decir, recta, sin curvas, subidas, bajadas). pereotrazhateley aplicación reduce significativamente la intensidad de la radiación infrarroja, la calidad del trabajo en condiciones de mal tiempo y, como consecuencia, la precisión del sistema en su conjunto.

Detección Zona de detectores de haz de infrarrojos activos se parece a un haz de luz infrarroja invisible delgada, la expansión desde el transmisor al receptor, que depende del diámetro de las dimensiones geométricas de "emisor-receptor" del sistema óptico. Este sistema no requiere la zona de exclusión, pero es vulnerable en términos de violaciones perímetro "en la frontera de la parte superior", de manera de crear una protección eficaz debe ser instalado a una altura de varios detectores de haz simple. Longitud (longitud) de la zona de detección del sistema puede ser de 10 a 300 m.


detección capacitiva medio de sistemas de protección perimetral - elemento extendido sensor (SE) o la antena (sistema de antena), que consta de dos mitades simétricas que están conectados a una unidad de procesamiento de señal común. Típicamente, un medio de la longitud de 250 m., Por lo tanto la longitud de la zona de detección capacitiva 250 * 2 = 500 m.

El elemento sensor situado en el perímetro del objeto (a menudo en forma de recinto campana alambre anteriormente) a un elemento de contacto para su capacitancia varía, recoge la unidad electrónica, de inmediato la información obtenida se procesa y la naturaleza de los cambios sujetos y se genera una alarma. Este sistema se caracteriza por una alta sensibilidad y estabilidad, la ausencia de "zonas muertas", la posibilidad de ajustar la zona de detección. La desventaja es el coste relativamente alto del sistema debido a las complejas estructuras de instalación y equipo de esgrima.


detectores capacitivos se aplican de manera efectiva a los objetos:

  • con un complejo de vallas de configuración y las operaciones de socorro;

  • protecciones mecánicamente robustos (hormigón armado, ladrillo, metal, etc.), una función de la esgrima PPC y otros edificios .;

  • con swing integrado o puertas correderas, especialmente si están por encima de los tubos, revestimientos y edificios, etc., donde el uso de otros medios de ineficaz o imposible (por ejemplo, sirenas ray) .;

CHE longitud de ambas mitades para ser idéntico, o difiere en no más de una sección (2,5-4 m.); Al instalar el sistema de protección perimetral basado en anunciadores capacitivos deben observar estrictamente las siguientes reglas:

  • el número de aisladores no debe diferir en más de 2;

  • secciones SE deben ser soldadas entre sí en una sola ala;

  • a lo largo de toda la zona está equipada con se establecerán bus de tierra, conectado a un suelo irregular con la difusión de la resistencia de menos de 10 ohmios (a una distancia de 100 a 300 mm de la parte inferior de la SE.);

  • el espacio de aire mínimo entre la SE y el cable de generador entre éste y la Tierra diseña - no menos de 20 mm, entre el "suelo" y SE - aproximadamente 100 mm.:.

  • la distancia entre los árboles ivetkami SE - no menos de 1,5 m.

herramientas de detección de vibración - basado en el principio dela captura de vibraciones sensibles recinto elemento (SE) y transformar estas vibraciones en una señal eléctrica. Jae es un cable blindado, que tiene las propiedades para fortalecer y estabilizar triboeffekta (aparición de una carga eléctrica cuando la tensión mecánica en el cable).

En el espectro de la señal eléctrica transmitida por la SE, se puede determinar el tipo de impacto mecánico (viento, el pájaro se sentó en la cerca, o alguien trata de subir o romper la integridad de, y otros.). Este sistema se utiliza para proteger todo tipo de cercas y estructuras metálicas (puertas, puertas, enrejados, etc ..). Sistema de oscilación es diferente área de detección estrecho, resistencia a la intemperie y de la industria (viento, lluvia, nieve, la vibración, el transporte, etc ..), que permite el uso de estos fondos en un entorno urbano.

herramientas de detección de alambre - son una clase distinta con características de rendimiento únicas. Es un diseño ruso, que no tiene análogos en el mundo. Los singularidad radica en la capacidad de crear una zona de detección volumétrico de "visor" o tipo "tierra" a través del sistema de antena, que consiste en dos alambres paralelos que discurren paralelas entre sí a una distancia de 40-50 cm. Y que forman el sistema, repitiendo el alivio de un límite de protección. Los hilos forman la "antena abierta", a un extremo de la misma está conectado la unidad de transmisión (generador de energía FM) a otra - una unidad de recepción. Desde la antena del sensor con cable no es, que no emite o recibe señales de interferencia, que proporciona una inmunidad muy alta de ruido del sistema con una buena coordinación de sus unidades. La interferencia causada por las curvas de cable con esquinas agudas e irregularidades landshfta constituye una cifra insignificante, y están dentro del fondo electromagnética natural. Los límites de las zonas sensibles opredzhelyayutsya distancia entre los cables y el elemento de detección a las superficies conductoras, como resultado de la zona de detección se obtiene de manera uniforme en todo el perímetro del sitio, independientemente del terreno (elevación) y el perímetro formas (giros, curvas, huecos, etc.).

El área de detección puede formarse a lo largo de la superficie de la tierra, obstrucciones vdolrazlichnyh (como una visera sobre ya lo largo de la web de la valla), paredes, techos y otras estructuras. vallas pueden ser de cualquier tipo y de cualquier material (hormigón, metal, madera, plástico, redes de malla, alambre de púas, láminas de policarbonato, etc.). La transmisión y recepción de las unidades detectoras están montados en extremos opuestos de la zona controlada y conectado al elemento de dos hilos. El hilo superior se fija al bastidor y el bastidor inferior sobre o en el suelo. Los detectores pueden odnoflangovye o dvuhflangovye, tienen diferentes longitudes y configuración geométrica del material y el nivel de estanqueidad de la caja, la adaptación a diferentes condiciones y métodos de instalación climáticas (en la valla, se encuentra en sitios especiales, etc.), así como la posibilidad de vigilancia de la salud a distancia.

También se incluye en el aislamiento puntal de soportes y, a diferencia del sistema detector capacitivo no requiere adaptadores y aislantes especiales, permitir que una holgura.área de detección cuando el ángulo de inclinación de los puntales de aislamiento puede ser horizontal, inclinada o vertical. La antena del sistema detector realiza un seguimiento de todos los escarpados topografía y configuración (vueltas, bajadas, subidas, y otros.) En la longitud del perímetro, la defensa de sus superiores cercas y techos de toda la construcción de la mortaja (PPC, edificios, puertas, marquesinas, etc.) forma. . A medida que el sensor es preferible utilizar alambre bimetálico no aislado se caracteriza por una alta resistencia y baja pérdida.


las siguientes reglas se deben seguir al instalar el sistema:

  • alambre inferior debe estar situado más cerca de la parte superior que otros objetos extraños o detalles de vallas, como alambre de púas, barras de refuerzo que sobresale elementos decorativos;

  • entre los alambres deben ser objetos conductores de electricidad;

  • No se permite la presencia de movimientos de balanceo objetos (ramas, arbustos, hierba alta, boom, mástil, hamacas, columpios, etc ..) a una distancia de 1 m de la parte superior del alambre .;

  • de puesta a tierra se debe colocar debajo de los bloques en lugar de la unidad de proyección en la superficie de la tierra.

Los métodos para el bloqueo de los límites del perímetro de los medios de detección de alambre:

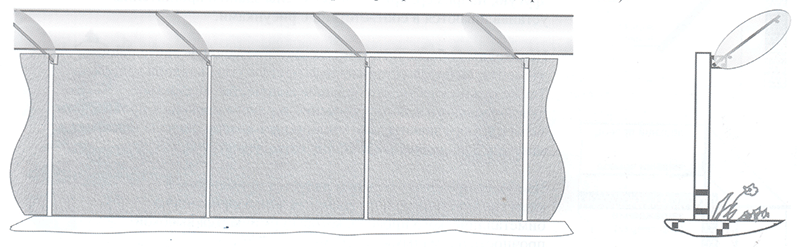

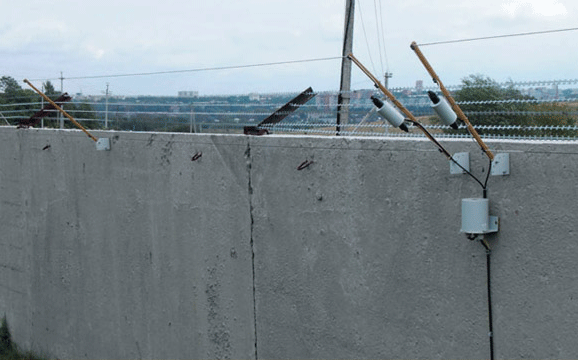

1. El bloqueo de la parte superior de la barrera - componentes de montaje instaladas en la forma de un pico, su ángulo se puede cambiar al atravesar obstáculos. La distancia entre las consolas es de 3-4 m. Los cables (superior e inferior) están fijados en el bastidor (consolas dieléctricos), por lo que hay que no se toquen las partes de la construcción de cercas y otros objetos extraños, así como la presencia altamente indeseable en el área de detección de objetos que se sacuden (ramas de árboles, postes, etc.). Como resultado, la parte superior de la caja alrededor de los cables, se forma la zona de detección.

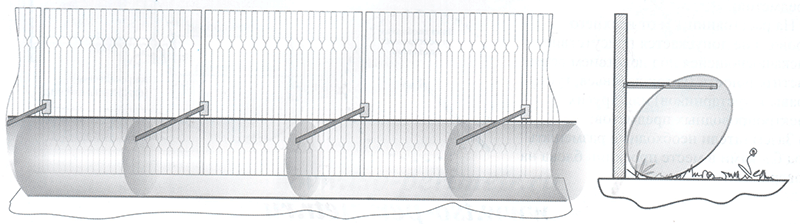

2. El bloqueo de líneas de superficie a lo largo de las paredes, pinturas barreras - el alambre superior unido al bastidor (consolas dieléctricos), y la parte inferior está colocado en el suelo a una profundidad de 5-10 cm entre el alambre superior, la superficie de la tierra y de una valla forma una zona de detección volumétrica .. Consola para la fijación de los cables debe ser instalado a una altura de no más de la distancia desde la parte superior del alambre de la cerca, para no causar interferencias, en condiciones meteorológicas adversas (lluvia, viento, nieve, etc.).

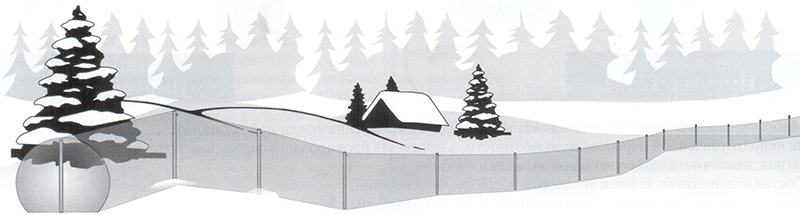

3. El bloqueo de las fronteras abiertas de superficie - el alambre superior se conecta a través de fibra de vidrio postes a una altura de 1,5-1,8 m, y la parte inferior a 5-10 cm en el suelo ... En el bosque o un área del parque, en lugar de los postes de fibra de vidrio se pueden utilizar troncos de los árboles. se forma la zona de detección volumétrica entre el conductor y la parte superior del suelo, y la capa de nieve no afecta al funcionamiento de los detectores, pero deben ser abordados desde una zona de ramas y otros ruidos similares.

Detectores de Radio de onda - hay dos posiciones (compuesto de dos unidades - un transmisor y un receptor) y una estación única (diseñado para proteger las zonas locales territorio controlado). Crear zona de detección volumétrica entre el transmisor y el receptor, situado a una cierta distancia unos de otros. La forma de la zona de detección se ve como una rotación elipsoyd alargada con un diámetro de 70 a 600 cm. (Dependiendo de la antena y la frecuencia de la radiación).

Para el funcionamiento adecuado del sistema requiere línea de visión entre el transmisor y el receptor, el área de detección no debe ser una irregularidad de socorro (el nivel permisible depende de las características de los equipos), objetos extraños, arbustos, árboles, farolas, etc., así como "irritantes" permanentes transporte, ferrocarril, río navegable, etc., ya que dará lugar a falsas alarmas y un mal funcionamiento del sistema.

detectores de ondas de radio se utilizan para detectar el delincuente, superando línea de defensa en el de larga duración o se dobla, por lo que el perímetro del equipo se deben tener en cuenta que el sistema tendrá una "zona muerta", cerca de los lugares de instalación del transmisor y el receptor. Cuanto mayor es la longitud de la zona de detección, mayor es el tamaño de la zona muerta, por ejemplo, 10 m. A partir de los detectores con un área de detección de 200 m. Y 17 m. Para la longitud de 300 m. La eliminación de "zonas muertas", formuladas por la superposición de zonas de detección de sectores perimetrales adyacentes.


medios de detección de ondas de radio innovadora - desarrollo ruso, fabricado actualmente por varias empresas rusas. Los detectores son diferentes en diseño, especificaciones técnicas, condiciones de funcionamiento (el tamaño de la zona de exclusión, la altura de la capa de nieve y la hierba, las condiciones climáticas de trabajo, el grado de protección, por ejemplo Blastguard et al.), La estructura de los materiales y de otro principio de transmisión básica de común -. La transmisión de señales se lleva a cabo por un canal de radio desde una unidad transmisora a una unidad receptora, creando así un área controlada volumétrica. Una característica distintiva es la zona de mínimo de exclusión, se puede montar en cualquier tipo de cercado, el uso en terrenos irregulares y la presencia de nieve y cortar el césped. Los detectores están diseñados para controlar las secciones rectas abierto, sujeto a la disponibilidad de la zona de exclusión, aunque algunas modificaciones Sensores de tal zona puede virtualmente ausente. Se componen de dos unidades - un transmisor y receptor, así como los bloques de puntos de fijación. El sistema tiene una muy alta operación fiabilidad y precisión, identificar cualquier intento de cruce en el extranjero.


Estos son algunos ejemplos de detectores de modificaciones:


Detectores de SPC "ISEGTRONIC" - "Prisma-1", "Prisma-2" y "Prisma-3", que se diferencian entre sí por el tamaño de la zona de exclusión y la posibilidad de encontrar en sus objetos extraños o detectores realizados en forma de linterna paisaje.

Prisma 1 -. Diseñado para zonas con zonaperimetral suficiente de alienación y una completa falta de ella objetos extraños tales como árboles, arbustos, hierba alta, elementos de esgrima, etc. La altura de la hierba y la nieve no debe exceder de 0,5 m de la línea que une los bordes de los bloques. detectores. La frecuencia de operación de 9,4 GHz con dispositivos de potencia inferior a 3 mW. La anchura mínima de la zona de detección se determina de acuerdo con el programa, R (L) - media de la anchura de la zona de detección, L - longitud de la sección. Rango de detección se extiende con un gran eje de rotación elipsoyd coincide con una línea recta que conecta los centros de la transmisión y recepción de unidades. Las zonas muertas se forman cerca de las unidades transmisoras y receptoras y se bloquean cubriendo las zonas de detección de otras unidades.

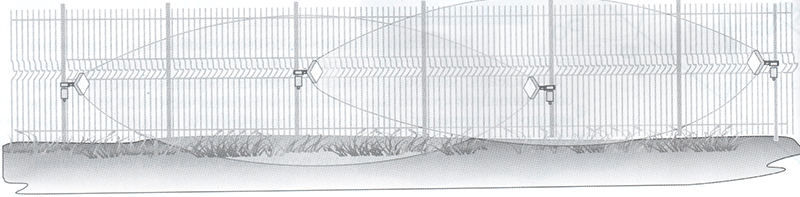

Prisma 2 - diseñado para la pequeña anchura de la zona de exclusión, ya que pueden estar presentes los objetos potoronnie y estructuras La frecuencia de operación de 9,4 dispositivos GHz con una potencia de salida de menos de 3 mW (postes, arbustos, árboles, vallas y otros elementos.). La anchura máxima de una zona de detección depende de la longitud del sitio controlado por un sensor y se determina por el programa. El área de detección consiste en la principal y auxiliar, su anchura se cambia por el ajuste, el área principal se puede aproximar casi hasta la valla y temas de reflexión.

Prisma 3 - está diseñado para controlar el perímetro de las parcelas sin la zona de exclusión, que se caracteriza por la zona de detección extremadamente estrecho limitado por líneas que unen los bordes de la unidad de detector. La frecuencia de funcionamiento de 24.55 GHz con una potencia de salida inferior a 3 MW. Las unidades pueden ser instalados a lo largo de lasparedes, techos, vallas en la parte superior o por encima y en otros lugares.

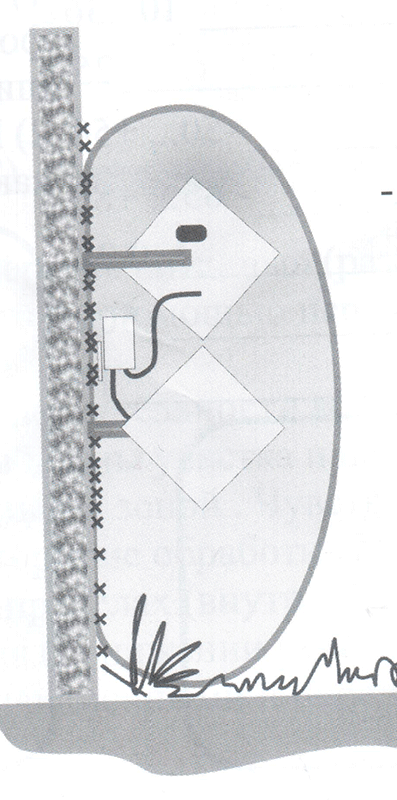

El principio de diseño y el funcionamiento del detector "prisma 2" y " prisma 3" difiere de "prisma 1". polarización de la antena del vector está inclinada en un ángulo de 45 grados con respecto a las superficies planas (vallas, tierra, etc.) El vector de polarización de la señal reflejada llega a la antena de recepción en un ángulo de 90 grados con el propio vector de polarización. Es decir, las señales reflejadas se pasan a la transformación y no afectan a la señal. Esto permite que el detector para proteger la tela de la valla y la zona de detección se forma directamente en su lienzo.


El principio de funcionamiento del detector asegura una operación estable:

  • cerca de las áreas de transporte por ferrocarril, autopistas;

  • en condiciones climáticas difíciles;

  • a lo largo de la superficie de la tierra con un alto nivel de la capa de nieve, casi llega a las unidades de detección;

  • a lo largo de cualquier superficie y la superficie del agua;

  • en cualquier tennelyah, alcantarillas, cables e instalaciones de tuberías, etc ..

Detector de dos posiciones en forma de lámpara del paisaje desempeña múltiples funciones:

  • elemento decorativo (incluida su posible diseño del cliente), encajar perfectamente en cualquier, incluso el diseño del paisaje más exquisita;

  • Iluminación - ya que realiza plenamente la función de una farola;

  • seguridad perimetral

Esta apariencia no es Imee señales que indican la presencia del sistema de alarma de seguridad. Este tipo de detector está diseñado para controlar la sección recta límite protegido y alarmas que emiten cuando la invasión del intruso en la zona de detección.

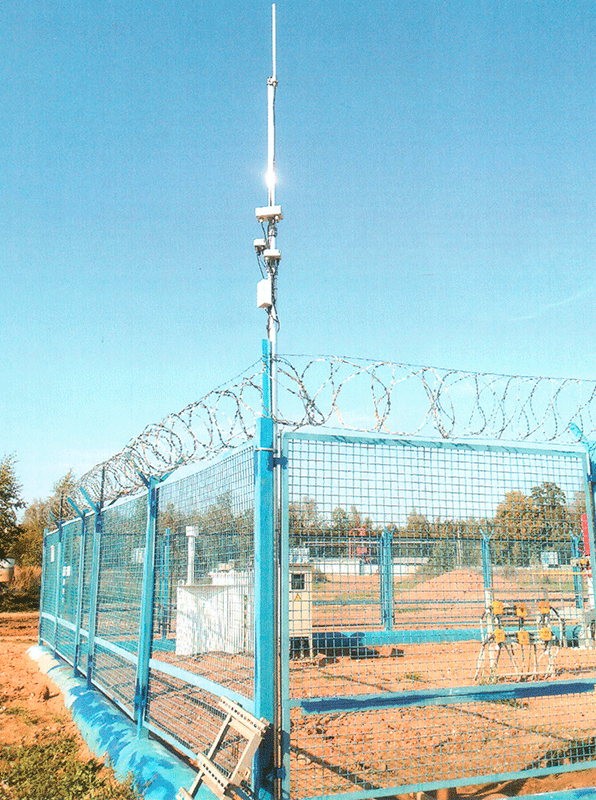

Otro complejo de seguridad incorporado en este tipo de equipo - "Osprey", producida por centrales nucleares LLC "ST-perímetro". Una característica distintiva del complejo es su plena autonomía y movilidad. Los detectores básicos son los captadores de dos modificaciones, incluyendo a prueba de explosiones. El equipo se caracteriza por una alta inmunidad al ruido, y lo más importante, la autonomía y la movilidad. Todo el sistema es alimentado por un paquete de baterías, suficiente para un tiempo completo de 3 años del sistema, hay modificaciones computados desde hace 8 años. El perímetro de seguridad complejo es móvil, se puede quitar de un objeto y se trasladó a otro (muy importante para los proyectos de construcción, reparaciones mayores, etc ..), y se puede utilizar de forma permanente, pero no requiere la tira de cableado (especialmente cierto para los objetos separados conectados o lejos de las líneas de alta tensión). El sistema es simple y robusta configuración requiere un mínimo de zona de exclusión, se puede montar en un área sin preparación (rugosidad del terreno, nieve alta y la cobertura del suelo, etc.), es decir, a excepción de la movilidad y la independencia de la red de cable tiene todas las ventajas del sistema de detección de ondas de radio se ha descrito anteriormente .
